Трансформаторы ТРДН

Назначение и условия эксплуатации

Силовые масляные трансформаторы серии ТРДН с расщеплённой обмоткой низшего напряжения, дутьевым охлаждением и регулированием напряжения под нагрузкой (РПН) предназначены для преобразования электрической энергии в сетях переменного тока частотой 50 Гц. Их устанавливают на узловых распределительных подстанциях и объектах генерации, где требуется одновременно ограничивать токи короткого замыкания, гибко управлять уровнем напряжения и форсировать мощность в часы максимума нагрузки.

Трансформаторы ТРДН рассчитаны на длительный режим работы в следующих номинальных условиях:

• высота над уровнем моря — не более 1000 м;
• температура окружающей среды — согласно климатическому исполнению;
• относительная влажность — до 80% при +25 °C;
• окружающая среда — невзрывоопасная, без токопроводящей пыли и агрессивных газов.

Оборудование соответствует ГОСТ 11677-85, ГОСТ 14209-97 и требованиям ПУЭ (главы 2.1, 4.2).

Климатическое исполнение и размещение

Завод выпускает трансформаторы ТРДН в нескольких климатических исполнениях, позволяющих надёжно эксплуатировать их в любом регионе.

Выбор исполнения осуществляется по ГОСТ 15150-69. Стандартное предложение — У1. Для районов с экстремальными морозами применяется УХЛ1 с арктическим маслом и морозостойкими уплотнениями.

Специфика и особенности

Трансформаторы ТРДН объединяют три ключевых конструктивных решения: расщеплённую обмотку НН, систему дутьевого охлаждения Д и регулирование напряжения под нагрузкой. Это позволяет одновременно решать задачи ограничения токов КЗ, адаптации к пиковым графикам и точной стабилизации выходного напряжения на каждой секции шин.

• расщеплённая обмотка НН снижает ударные токи короткого замыкания до 50% по сравнению с нерасщеплённым исполнением;
• устройство РПН с вакуумными дугогасительными камерами изменяет коэффициент трансформации без перерыва питания в диапазоне до ±12%;
• дутьевые вентиляторы автоматически включаются по температуре масла или току нагрузки, форсируя мощность до 140% номинальной;
• каждая ветвь расщеплённой обмотки питает свою секцию шин, что повышает надёжность электроснабжения;
• допускается независимая загрузка ветвей с контролем равномерности через АСУ ТП подстанции.

Трансформаторы ТРДН изготавливаются в радиаторных баках с навесными вентиляторами. Гофрированные баки не применяются ввиду необходимости установки дутьевых модулей и размещения бака РПН.

Основные комплектующие

Каждый трансформатор ТРДН оснащается полным комплектом устройств для безопасной работы, управления охлаждением и регулирования напряжения.

• Расщеплённая обмотка НН — две или более гальванически развязанные ветви, выведенные на раздельные группы зажимов.
• Устройство РПН — переключающее устройство с электроприводом и вакуумными дугогасительными камерами в отдельном баке.
• Привод РПН — электрический моторный привод с местным и дистанционным управлением, указателем положения.
• Радиаторы с дутьевыми вентиляторами — навесные охладители с малошумными электродвигателями IP55, ресурсом 30 000 часов.
• Шкаф автоматики охлаждения — управление вентиляторами по температуре и току, контроль целостности цепей.
• Газовое реле — защита от внутренних КЗ в основном баке и баке РПН.
• Манометрический термометр — измерение температуры верхних слоёв масла с сигнальными контактами.
• Предохранительный клапан — сброс избыточного давления.

Требования к эксплуатации

Эксплуатация трансформаторов ТРДН должна вестись квалифицированным персоналом в строгом соответствии с ПТЭЭП и ПУЭ. Особое внимание уделяется равномерности загрузки ветвей обмотки НН и исправности привода РПН.

Перед пуском

• проверьте целостность изоляторов, уплотнений и лакокрасочного покрытия;
• убедитесь в отсутствии течи масла из основного бака и бака РПН;
• измерьте сопротивление изоляции каждой ветви обмотки НН мегаомметром;
• проверьте положение РПН, исправность привода и работоспособность вентиляторов.

В процессе работы

• распределяйте нагрузку между ветвями обмотки НН симметрично, избегая длительной перегрузки одной ветви;
• контролируйте температуру масла — верхний предел +95 °C, с дутьём допускается кратковременное повышение до +105 °C;
• не реже раза в месяц проверяйте срабатывание автоматики охлаждения и положение привода РПН.

Безопасность и эксплуатационные преимущества

Трансформаторы ТРДН проектируются с многоуровневой защитой, обеспечивающей безопасность персонала и сохранность дорогостоящего оборудования.

• Пожаробезопасность — масло не поддерживает горение, дутьё не создаёт искрообразования;
• Взрывозащита — предохранительный клапан и газовые реле на основном баке и баке РПН;
• Защита от перегрузок — автоматика охлаждения включает вентиляторы, не допуская критического перегрева;
• Ограничение токов КЗ — расщеплённая обмотка снижает ударные токи, продлевая ресурс выключателей 6–11 кВ;
• Стабильность напряжения — РПН компенсирует колебания питающей сети на каждой секции шин.

«ТРДН — это флагман для подстанций с тяжёлыми режимами. Мы проектируем расщеплённую обмотку с коэффициентом расщепления не ниже 3,5, а РПН настраиваем так, чтобы переключения не влияли на параллельную работу ветвей. Каждый аппарат испытывается под нагрузкой с имитацией КЗ на одной из секций».
Главный технолог завода

Техническое обслуживание

Регламент обслуживания ТРДН учитывает наличие расщеплённой обмотки, дутьевого охлаждения и устройства РПН.

Виды и периодичность

Масло в баке РПН проверяется ежегодно на электрическую прочность. Сопротивление ветвей расщеплённой обмотки измеряется при каждом текущем ремонте. Разница между ветвями не должна превышать 2%.

Конструкция, устройство

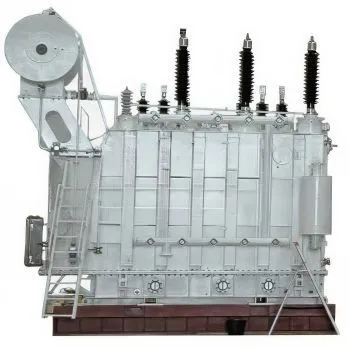

Трансформатор ТРДН состоит из активной части с расщеплённой обмоткой НН, бака с радиаторами и дутьевыми вентиляторами, расширителя и устройства РПН в отдельном баке. Каждая ветвь обмотки НН имеет самостоятельные выводы для присоединения к разным секциям шин.

Расщеплённая обмотка и охлаждение

Устройство РПН размещается в герметичном отсеке, заполненном трансформаторным маслом. Его работа не влияет на симметрию загрузки ветвей. Расширитель укомплектован воздухоосушителем.

Собственное производство

Трансформаторы ТРДН проектируются и собираются на заводе с полным технологическим циклом. Производство включает:

• шихтовку магнитной системы из холоднокатаной стали;
• намотку обмоток ВН и расщеплённой обмотки НН с ответвлениями для РПН;
• сварку баков с патрубками под радиаторы, вентиляторы и бак РПН;
• сборку и настройку устройств РПН в стендовом отделении;
• вакуумную заливку масла в основной бак и бак РПН, комплексные испытания.

«Мы самостоятельно изготавливаем расщеплённые обмотки и устройства РПН, что гарантирует их идеальную совместимость. Собственное КБ позволяет адаптировать коэффициент расщепления и диапазон регулирования под конкретный проект подстанции».
Ведущий инженер-конструктор

Линейка продукции

Завод выпускает трансформаторы ТРДН в широком диапазоне мощностей и напряжений.

Модели 63000 и 80000 кВА также изготавливаются под заказ. Установочные размеры, масса масла и полный вес уточняются по опросному листу. Количество ветвей (обычно две) и их номинальная мощность согласовываются при заказе.

Расшифровка маркировки

Маркировка содержит ключевые сведения. Пример: ТРДН-25000/110-10 У1:

• Т — трёхфазный;
• Р — расщеплённая обмотка низшего напряжения;
• Д — система охлаждения с дутьём (обдув радиаторов);
• Н — с регулированием напряжения под нагрузкой (РПН);
• 25000 — номинальная мощность, кВА;
• 110 — класс напряжения обмотки ВН, кВ;
• 10 — номинальное напряжение обмотки НН, кВ;
• У1 — климатическое исполнение.

Дополнительно в паспортной табличке указываются схема соединения обмоток, диапазон регулирования, коэффициент расщепления, масса и другие параметры.

Надежность продукции и гарантийное обслуживание

Все трансформаторы ТРДН перед отгрузкой проходят полный цикл приёмо-сдаточных испытаний, включая проверку РПН и дутьевого охлаждения под нагрузкой.

Гарантийный срок — 3 года с момента ввода в эксплуатацию, но не более 3,5 лет с даты отгрузки. В течение этого периода завод обязуется устранить заводские дефекты или заменить оборудование.

Соблюдение условий транспортировки, хранения и эксплуатации по ПТЭЭП и руководству по эксплуатации — обязательное условие гарантии.

Как сделать заказ?

Для оформления заказа направьте на почту или через форму сайта заполненный опросный лист с основными параметрами:

• мощность (кВА);
• класс напряжения ВН и НН;
• климатическое исполнение;
• количество и мощность ветвей расщеплённой обмотки;
• требуемый диапазон регулирования РПН и дополнительные опции.

Наши специалисты свяжутся с вами для уточнения деталей и подготовки коммерческого предложения в течение 1 рабочего дня.

Условия оплаты

Мы предлагаем удобные условия для партнёров:

• предоплата 50% — для запуска в производство;
• окончательный расчёт — перед отгрузкой после уведомления о готовности;
• возможна оплата по факту поставки для постоянных заказчиков (на условиях отсрочки).

Цены фиксируются в спецификации и действуют до конца календарного месяца. Доставка осуществляется силами завода или самовывозом.

Персональный подбор и быстрый заказ

Инженеры завода готовы помочь с выбором трансформатора ТРДН под конкретную схему подстанции. Мы рассчитаем токи КЗ с учётом расщепления, подберём оптимальный диапазон РПН и режим охлаждения, чтобы обеспечить максимальную надёжность и экономичность.

Для быстрого заказа позвоните по телефону горячей линии или оставьте заявку на сайте. Средний срок изготовления стандартных моделей — от 8 до 12 недель. Нестандартные исполнения — по согласованию.

«ТРДН — это выбор профессионалов, которые считают каждый киловольт и каждый килоампер. Мы сопровождаем проект от расчёта токов КЗ до ввода в эксплуатацию, гарантируя безопасность и бесперебойность».
Руководитель отдела продаж

Нормативная база

Производство и эксплуатация трансформаторов ТРДН регламентируются следующими основными документами:
